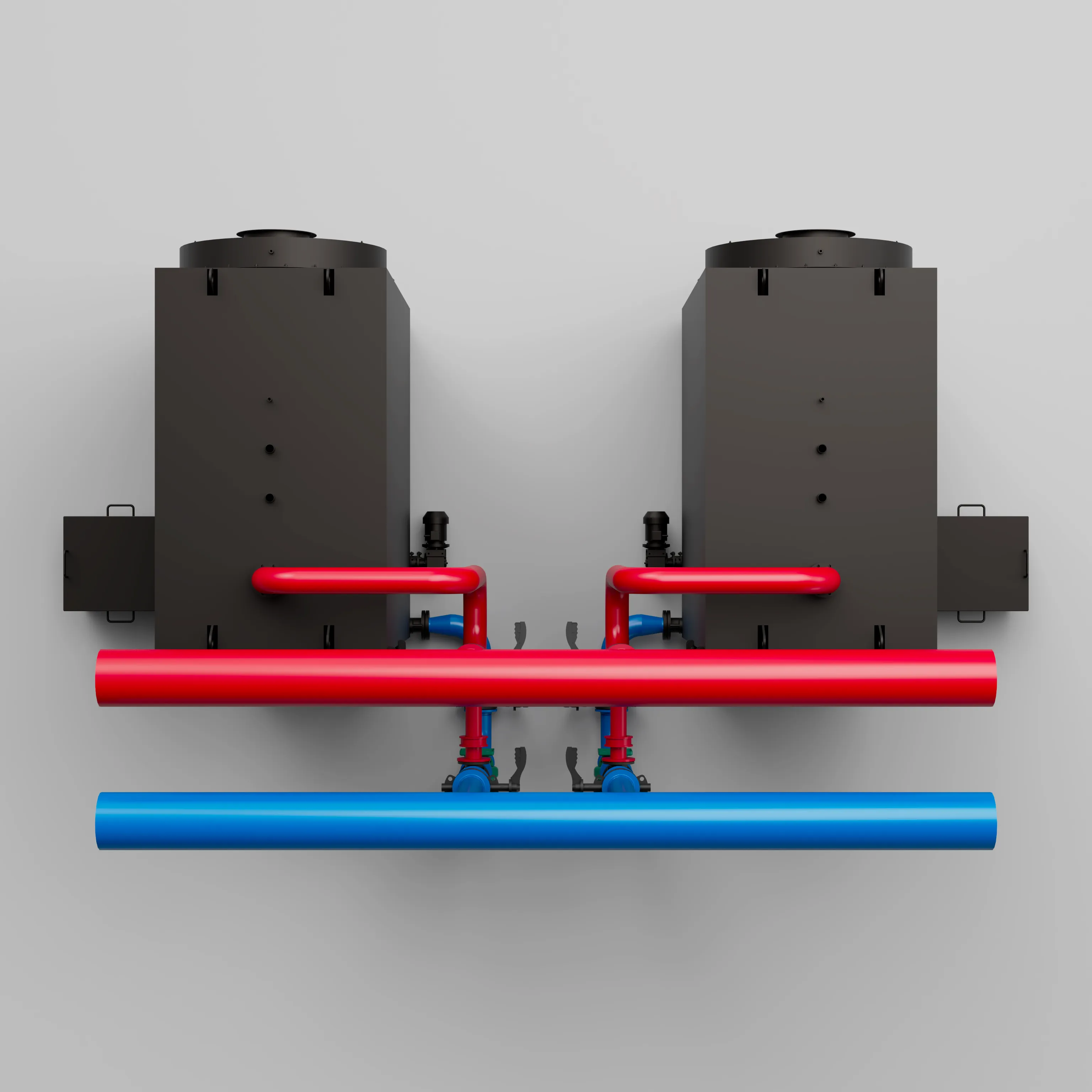

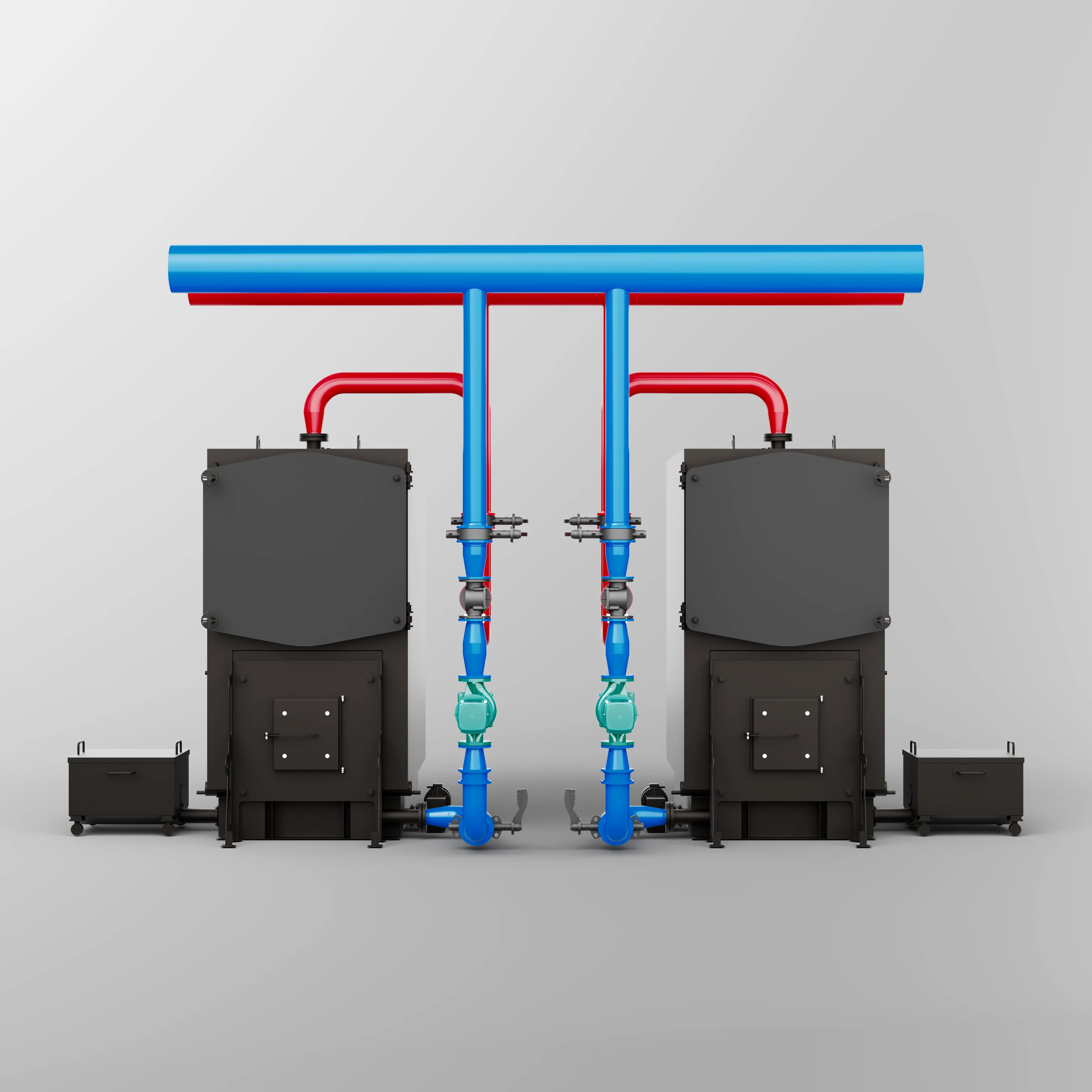

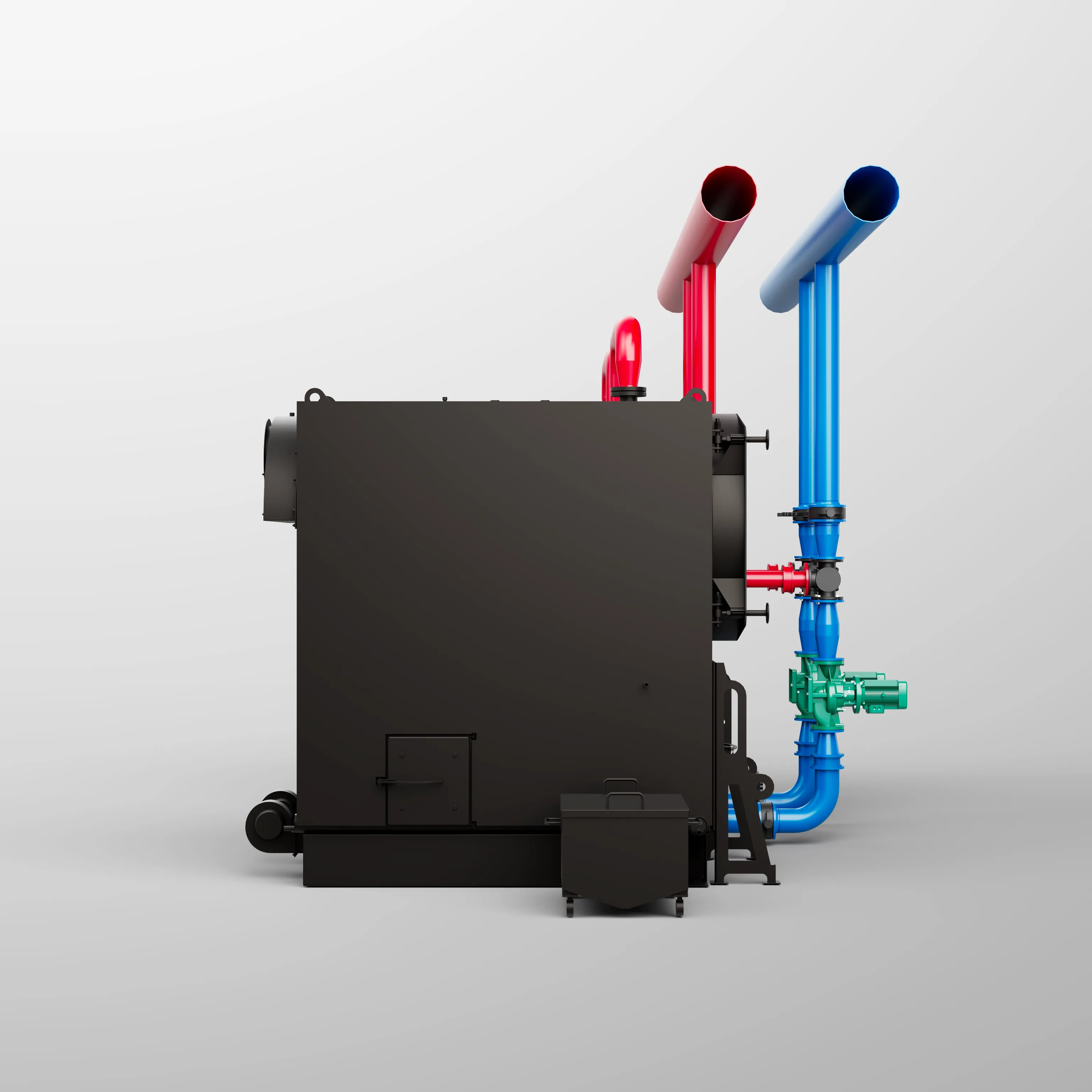

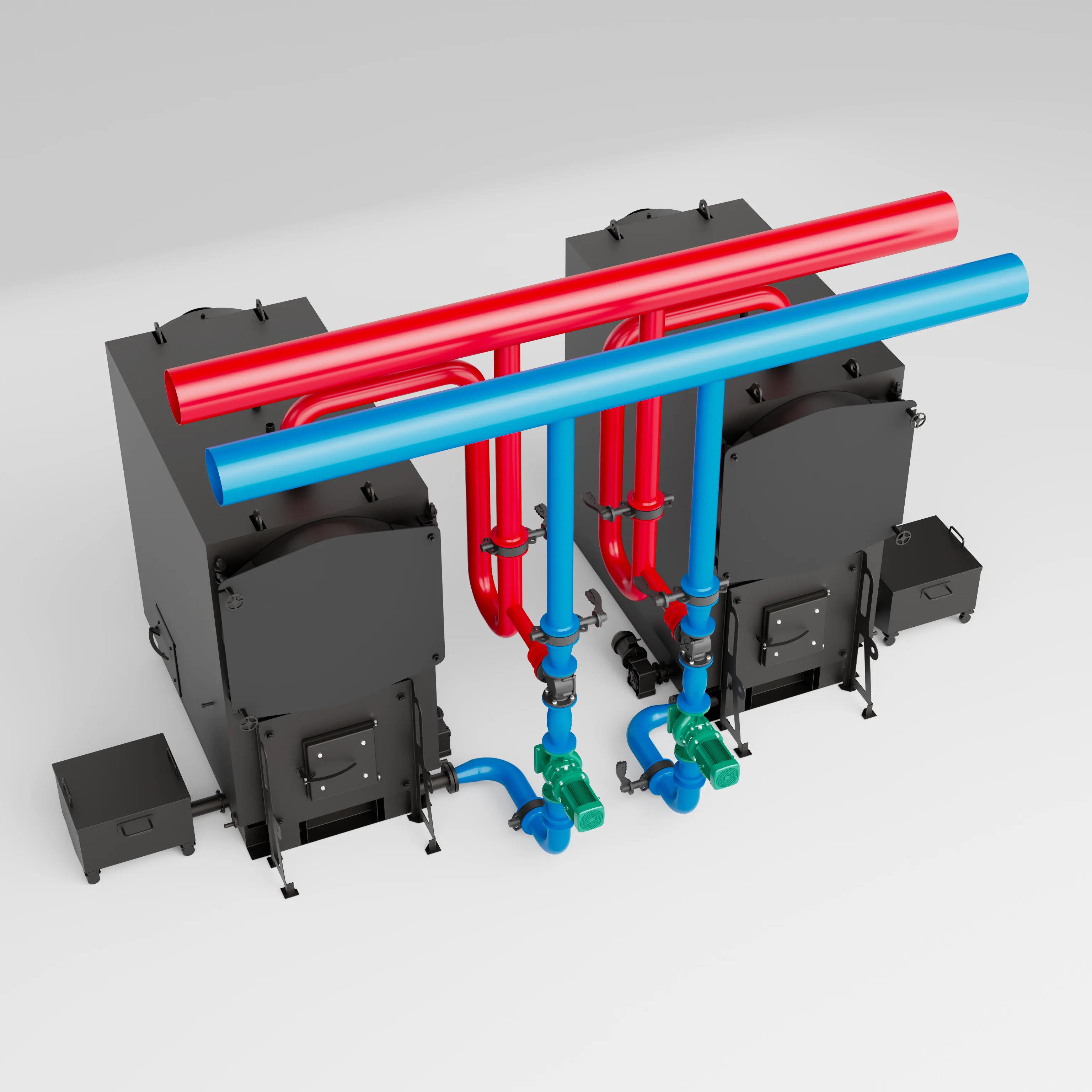

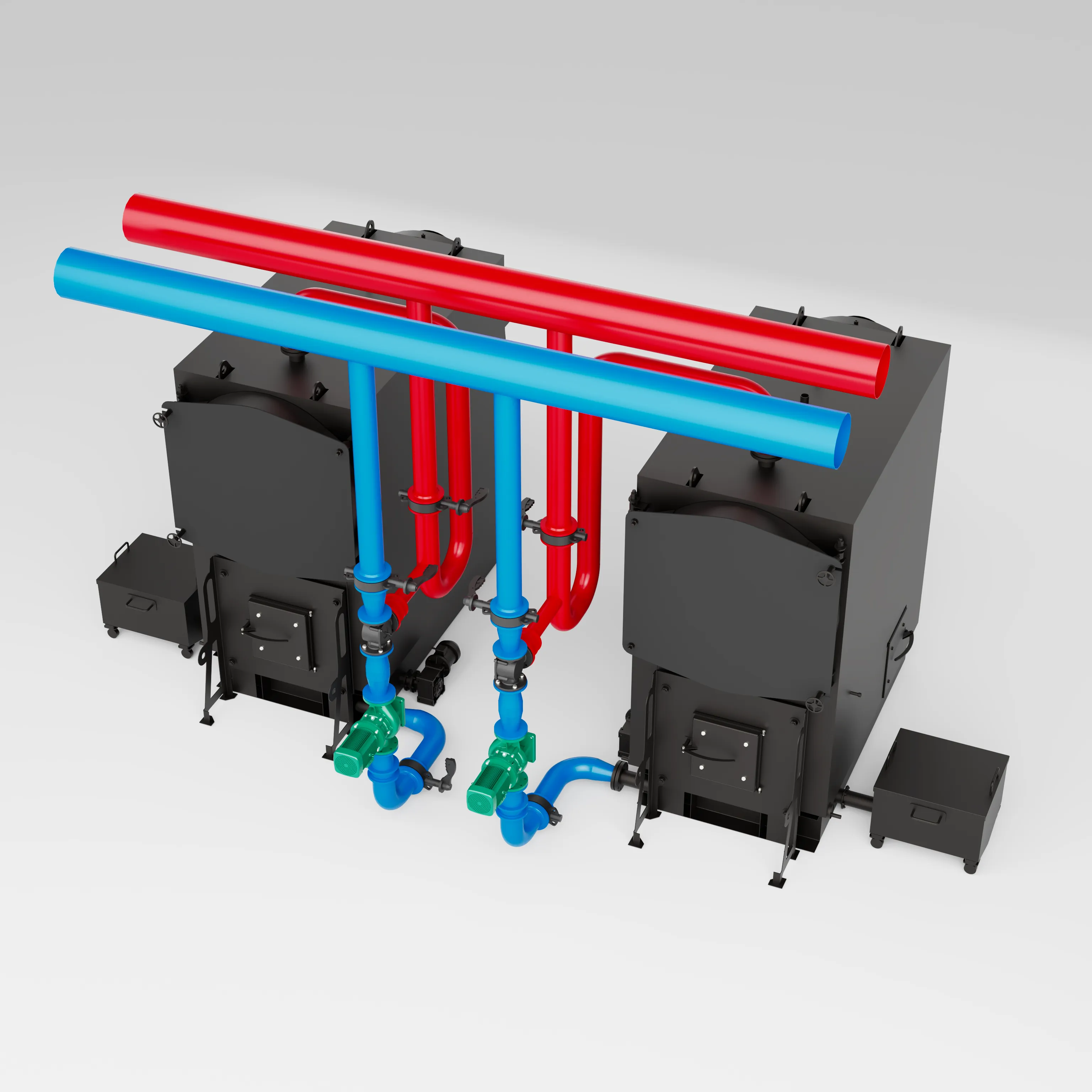

Промышленный Угольный полуавтоматический котел LONGLIFE PRO 250 кВт с факельной горелкой

Водогрейный котёл – это котёл, предназначенный для нагрева воды под давлением (без её превращения в пар), которая затем используется в системах отопления, горячего водоснабжения (ГВС) или технологических процессах.

🔥 Основные особенности водогрейных котлов:

1. Рабочая среда – вода (не пар), обычно с температурой до 95–115°C (низкотемпературные) или 150–200°C (высокотемпературные).

2. Давление – обычно до 6–10 атм (в зависимости от модели).

3. КПД – высокий (до 80–90%), так как нет потерь на парообразование.

4. Безопасность – проще в эксплуатации, чем паровые, так как нет риска взрыва пара.

🔧 Чем отличается от парового котла?

🏠 Где применяются?

• Центральное отопление (жилые дома, предприятия).

• Горячее водоснабжение (бани, бассейны, больницы).

• Промышленность (подогрев технологических жидкостей).

💡 Плюсы водогрейных котлов:

✔ Более безопасны, чем паровые.
✔ Высокий КПД (меньше теплопотерь).
✔ Проще в обслуживании.
✔ Могут работать на разных видах топлива (газ, уголь, дизель, электричество).

❌ Минусы:

✖ Не подходят для процессов, требующих пара (например, паровые турбины).
✖ Ограничены по температуре и давлению.

Вывод: Водогрейный котёл – это агрегат для нагрева воды под давлением, используемый в основном для отопления и ГВС, в отличие от парового, который производит пар для промышленных нужд.

Комбинированный (водотрубно-газотрубный) трёхходовой котёл – это паровой или водогрейный котёл, сочетающий в себе конструктивные особенности водотрубных и газотрубных котлов, с трёхходовой схемой движения дымовых газов.

Разберём по частям:

1. Комбинированный (водотрубно-газотрубный)

• Газотрубная часть: Дымовые газы проходят внутри труб, окружённых водой (например, жаровые и дымогарные трубы). Такая конструкция характерна для старых котлов, но обеспечивает хорошую теплопередачу при низких давлениях.

• Водотрубная часть: Вода движется внутри труб, а горячие газы омывают их снаружи. Это позволяет работать при высоких давлениях и больших мощностях.

Преимущество комбинированной схемы:

• Улучшенный теплообмен за счёт двух механизмов передачи тепла.

• Более компактная конструкция по сравнению с чисто газотрубными котлами.

• Повышенная безопасность (водотрубная часть снижает риск взрыва при высоких давлениях).

2. Трёхходовой котёл

Это означает, что дымовые газы совершают три прохода через котёл, прежде чем уйти в дымовую трубу:

1. 1-й ход: Газы движутся в одном направлении (например, в заднюю часть котла).

2. 2-й ход: Возвращаются в переднюю часть через пучок труб.

3. 3-й ход: Снова направляются к дымовой трубе.

Преимущество трёхходовой схемы:

• Увеличенная площадь теплообмена → выше КПД.

• Более полное использование тепла уходящих газов.

Где применяются такие котлы?

• В промышленности (где нужна высокая производительность при умеренных давлениях).

• На судах (компактность и эффективность).

• В системах отопления и технологического теплоснабжения.

Вывод:

Это котёл, который объединяет преимущества водотрубных и газотрубных конструкций и имеет трёхкратный проход газов для максимального использования тепла.

Уравновешенная тяга в котле - это режим работы, при котором давление внутри котла уравновешивается с внешним атмосферным давлением, что обеспечивает стабильное и эффективное сгорание топлива без избыточного разрежения или наддува.

Основные особенности:

• 1. Баланс давлений – тяга в топке котла создается таким образом, чтобы не было сильного разрежения (недостатка воздуха) или избыточного давления (перерасхода воздуха).
• 2. Оптимальное горение – обеспечивается правильное соотношение топлива и воздуха, что повышает КПД котла и снижает вредные выбросы.
• 3. Использование вентиляторов и дымоходов – в современных котлах часто применяются:
  • - дутьевые вентиляторы (подача воздуха в топку),
  • - дымососы (удаление продуктов сгорания),
  • - системы автоматического регулирования (поддержание оптимального давления).

Преимущества уравновешенной тяги:

• ✔ Стабильность горения
• ✔ Меньше сажи и нагара
• ✔ Снижение риска задувания или обратной тяги

Где применяется?

• - газовых и жидкотопливных котлах,
• - котлах с закрытой камерой сгорания,
• - системах с принудительным воздухообменом.

Если в вашем котле есть функция "уравновешенной тяги", это означает, что он автоматически поддерживает оптимальное давление для эффективной и безопасной работы.

ГОСТ 30735-2001: Полный разбор стандарта для водогрейных котлов

ГОСТ 30735-2001 — межгосударственный стандарт, действующий в России и странах СНГ. Его полное название:

«Котлы водогрейные теплопроизводительностью от 0.1 до 4.0 МВт на газообразном, жидком и твердом топливе. Общие технические условия»

Этот стандарт распространяется на промышленные водогрейные котлы малой и средней мощности, работающие на природном газе, сжиженном газе (пропан-бутан), жидком топливе (дизель, мазут) и твердом топливе, с рабочим давлением воды до 0,6 МПа (6 кгс/см).

1. Область применения

✔ Тип котлов:

• Стальные, с принудительной циркуляцией воды.

• Могут быть напольными или настенными.

• Одноконтурные (только отопление) и двухконтурные (отопление + ГВС).

✔ Диапазон мощности: 0.1 до 4.0 МВт (для более мощных котлов применяются другие стандарты).

✔ Топливо:

• Газообразное (природный газ, сжиженный углеводородный газ – СУГ).

• Жидкое (дизельное топливо, мазут, печное топливо).

• Твердое (уголь, дрова, брикеты, пеллеты).

2. Основные технические требования

2.1. Параметры работы

2.2. Конструктивные требования

• Корпус котла должен быть устойчив к коррозии (обычно сталь с антикоррозийным покрытием).

• Теплообменник – стальной или чугунный, с защитой от накипи.

• Горелка – должна соответствовать нормам по выбросам CO и NOₓ.

• Автоматика – обязательна система защиты от:

  • Перегрева,

  • Отсутствия тяги,

  • Утечки газа,

  • Затухания пламени.

2.3. Безопасность

• Газовые котлы должны иметь клапан отсечки при утечке газа.

• Жидкотопливные – защиту от перелива топлива.

• Электрическая часть – защита от короткого замыкания.

3. Методы испытаний (проверки котлов)

Перед выпуском котлы проходят обязательные испытания:

3.1. Гидравлические испытания

• Проверка на герметичность под давлением 1,5× рабочего (например, 15 атм при рабочем 10 атм).

• Длительность – не менее 10 минут, без протечек.

3.2. Теплотехнические испытания

• Измерение КПД (методом прямого или косвенного баланса).

• Проверка теплопроизводительности (соответствие заявленной мощности).

3.3. Проверка автоматики

• Тестирование датчиков пламени, температуры, давления.

• Проверка работы аварийного отключения.

3.4. Эксплуатационные испытания

• Проверка на устойчивость к перепадам напряжения.

• Тестирование в разных режимах (максимальная/минимальная мощность).

4. Маркировка и документация

Каждый котёл должен иметь:

• Табличку с данными:

  • Название производителя,

  • Модель,

  • Мощность (кВт),

  • Рабочее давление (МПа),

  • Год выпуска.

• Паспорт изделия (с инструкцией по монтажу и эксплуатации).

• Сертификат соответствия ГОСТ 30735-2001 (обязателен для продажи в РФ).

5. Отличия от других стандартов

• ГОСТ 30735-2001 – для котлов 0.1 до 4.0 мвт.

• ГОСТ 21563-2016 – для котлов свыше 4.0 мвт.

• Европейские аналоги: EN 303, DIN 4702 (для сравнения при импорте).

6. Последствия нарушения ГОСТ

Если котёл не соответствует стандарту:
❌ Не расчетный срок службы (Фактический срок службы котла будет не известен).
❌ Отсутствие понимания материалов изготовления (Заказчик не сможет оценить качество применяемых материалов, из которых изготовлен котел).
❌ Риски аварий (взрыв, утечка газа, отравление CO).

Вывод

ГОСТ 30735-2001 – это строгий стандарт безопасности и эффективности для водогрейных котлов малой и средней мощности. Его соблюдение гарантирует:
✅ Надёжность,
✅ Безопасность,
✅ Соответствие российским нормам.

Если покупаете котёл, всегда проверяйте наличие маркировки ГОСТ 30735-2001 – это знак качества.

Диапазон регулирования мощности котла – подробное объяснение

Диапазон регулирования мощности котла – это интервал, в котором котёл может плавно или ступенчато изменять свою теплопроизводительность, подстраиваясь под текущую потребность в тепле.

Этот параметр критически важен для:
✔ Экономии топлива (котёл не работает постоянно на максимуме).
✔ Комфорта (избегаются частые включения/выключения).
✔ Долговечности оборудования (меньше износ горелки и теплообменника).

1. Как измеряется диапазон регулирования?

Выражается в процентах или соотношении (например, 30–100% или 1:3).

Пример:

• Если котёл имеет мощность 24 кВт и диапазон регулирования 30–100%, то он может работать в пределах 7,2–24 кВт.

2. Виды регулирования мощности

2.1. Плавное (модуляционное) регулирование

• Пеллетные, газовые, дизельные, мазутные горелки с электронной модуляцией горелки.

• Диапазон обычно 20–100% (у продвинутых моделей – 10–100%).

• Преимущества:

  • Максимальная точность поддержания температуры.

  • Меньше циклов включения/выключения (экономит ресурс).

2.2. Ступенчатое регулирование

• Одноступенчатые горелки (только 100% мощность).

• Двухступенчатые (например, 40% и 100%).

• Многоступенчатые (3–5 ступеней).

• Недостатки:

  • Менее точное поддержание температуры.

  • Больше расход топлива.

2.3. Комбинированное регулирование

• Встречается в жидкотопливных и твердотопливных котлах.

• Сочетает ступенчатую регулировку и ручную настройку.

3. Факторы, влияющие на диапазон регулирования

3.1. Тип горелки

3.2. Вид топлива

• Газовые и угольные полуавтоматические котлы с факельными горелками – самый широкий диапазон (до 10–100%).

• Дизельные котлы – обычно 30–100%.

• Твердотопливные с ручной загрузкой топлива – практически не регулируются (только вручную).

3.3. Система управления

• Простые механические термостаты – грубая регулировка.

• Электронные контроллеры – точная модуляция.

4. Почему важен широкий диапазон регулирования?

4.1. Экономия топлива

• Котёл не работает на максимуме, когда это не нужно.

• Пример: весной/осенью достаточно 30% мощности, а не 100%.

4.2. Уменьшение износа

• Меньше циклов включения/выключения (особенно важно для газовых котлов).

• Плавная работа = дольше срок службы горелки.

4.3. Стабильность температуры

• Нет перегрева/недогрева (важно для тёплых полов и низкотемпературных систем).

5. Как выбрать котёл с хорошим диапазоном регулирования?

1. Для газовых и угольных котлов – ищите модуляционную факельную горелку (10–100%).

2. Для дизельных – минимум 30–100%.

3. Для твердотопливных с ручной загрузкой топлива – лучше брать с буферной ёмкостью (аккумулятором тепла).

Вывод

Диапазон регулирования мощности – это гибкость работы котла. Чем он шире, тем:
✅ Экономичнее эксплуатация,
✅ Максимально точное регулирование температуры нагрева теплоносителя,
✅ Дольше срок службы оборудования.

Идеальный вариант для газового и пеллетного котла – модуляция 10–100%.
Для дизельного – хотя бы 30–100%.
Для твердотопливного – лучше дополнить буферной ёмкостью.
